造船業設備
「KIMURAグループ」では、その技術を応用した「大型プレス機・ベンダー」を製品化しています。大型プレス機・コンベヤ・ベンダーなど造船業設備の開発はKIMURAグループにご用命ください。
大型プレス機(鉄板の曲げ)
鉄板の曲げから歪み取りまで、多彩な機能をラインナップしています。
-

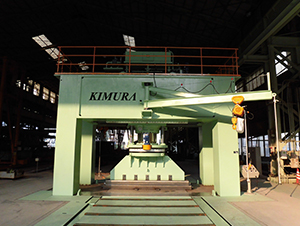

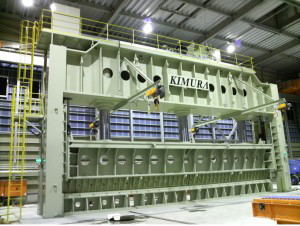

2000TON折り曲げプレス(NC制御)
-
KSBOP-500M (500TON)
-
KSOP-800 (800TON)
-

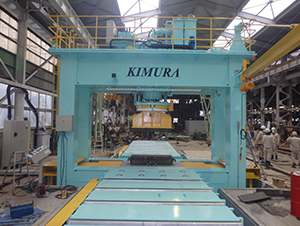

KSOP-1000 (1000TON)
-

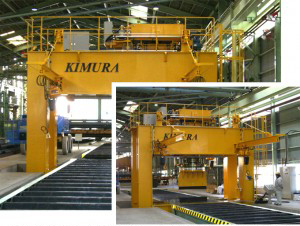

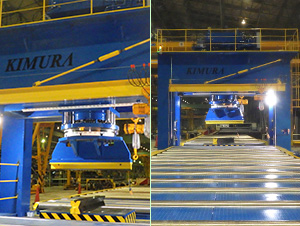

1000TONラム・
ボルスター回転移動プレス(NC制御) -

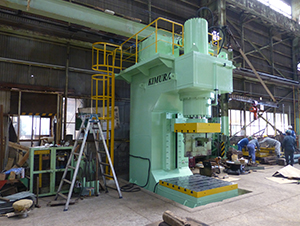

C型プレス機
仕様
※表は左右にスクロールして確認することができます。
| 型式 | KSPOP-1000 | KSBOP-500M | KSOP-400 |
|---|---|---|---|
| 出力 | 1000t | 500t | 400t |
| ディライト | 1800㎜ | 900㎜ | 800㎜ |
| 門幅 | 5200×3000 | 1500×4200 | 1500×3500 |
| 動力 | 55kw | 45kw | 3７kw |
| NC制御 | ラム・ボルスター移動・旋回型1000TONプレス | ラム・ボルスター移動・旋回型500TONプレス | ラム・ボルスター移動・旋回型400TONプレス |
付帯機器及び付属機器
-

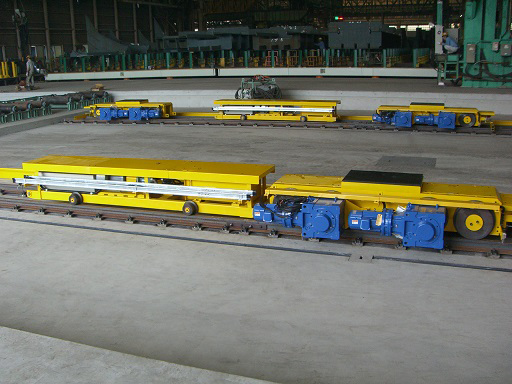

ブロック搬送台車・昇降・
搬送能力100ｔ/台
(造船業界) -

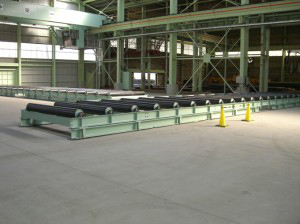

材料搬送ローラー
-

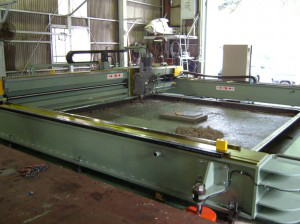

ハッチ切削機(造船業界)

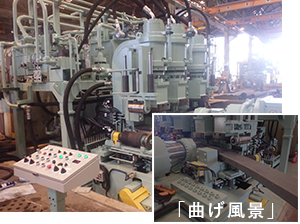

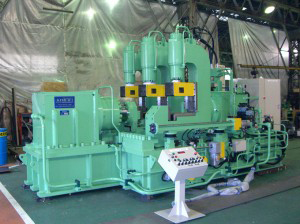

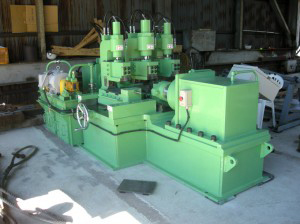

アングルベンダー
NC制御により、安定した曲げ加工ができます。
-
300TONアングルベンダー
-
400TONアングルベンダー
-
600TONアングルベンダー
-
アングルベンダー(特)
-

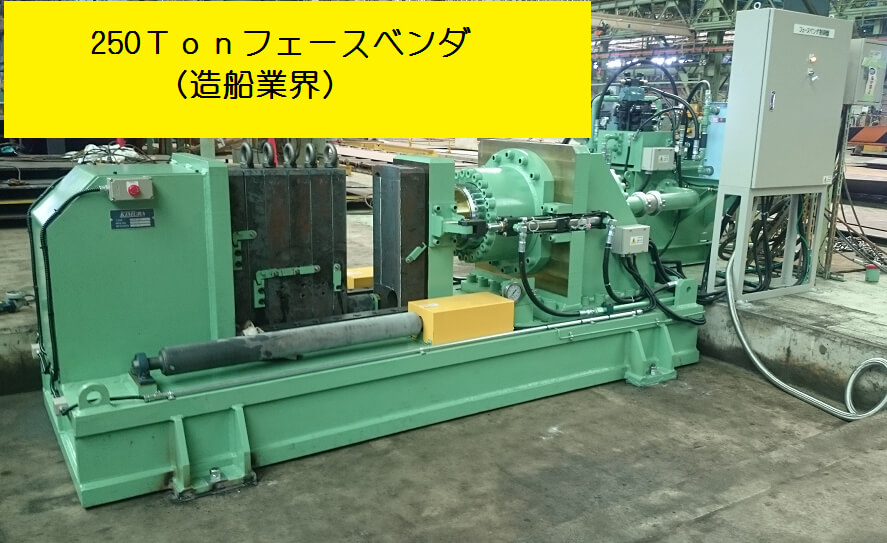

250TONフェースベンダ(造船業界)
仕様
※表は左右にスクロールして確認することができます。
| 型式 | KAB250 | KAB300 | KAB400 | KAB600 |
|---|---|---|---|---|
| 出力（TON） | 100 | 150 | 200 | 350 |
| 最大曲げR（半径） | 3000 | 4000 | 5000 | |
| 最大曲げアングル | 12×90×250 | 13×90×300 | 13×90×400 | 13×100×600 |
| 電動機 | 11kW | 18.5kW | 30kW | |
特別仕様：材料、搬送用ローラー、型鋼用曲型及び治具
本機はバイブプレート及びアングル材等を自由自在に曲げるように設定されていますが、治具取り換えにより、それ以外の製品を曲加工することができます。
